Настольный персональный компьютер, как правило, состоит из двух основных составляющих: системного блока, который может быть совмещен с монитором и внешних устройств, часто называемых периферийными. Периферийным устройством называется любое устройство, подключенное к системному блоку. Первостепенными и необходимыми для работы компьютера из них являются монитор, клавиатура и мышь. Остальные, такие как принтер, сканер, веб-камера и многие другие, служат для расширения функциональных возможностей компьютера.
Как правило, все дополнительные внешние устройства подключаются к системному блоку с помощью специальных разъемов. Основная их часть расположена на его задней стенке. Некоторые же, наиболее популярные, выносятся на лицевую часть, например разъемы USB и аудио выходы.
Сам же системный блок состоит из внутренних устройств, называемых комплектующими. Основными компонентами системного блока являются:

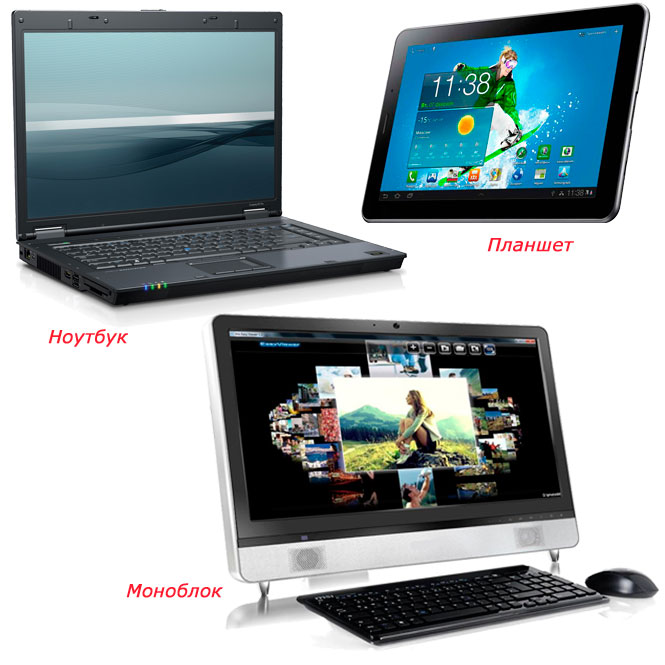

Помимо настольных вариантов, на современном компьютерном рынке, существуют ныне очень популярные портативные или мобильные компьютеры, к которым относятся: ноутбуки в различных конструктивных вариациях, моноблоки и планшетные ПК.

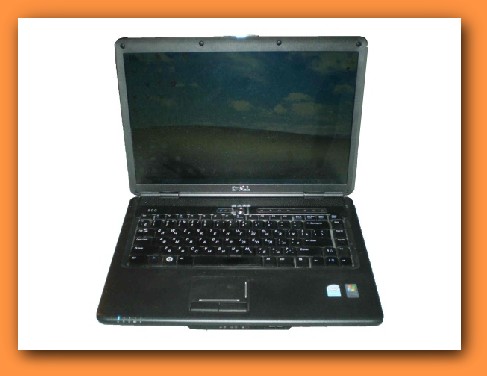

В ноутбуках системный блок, монитор, клавиатура и мышь, объединены в одном раскладывающемся корпусе. В моноблоках производители соединили вместе только монитор и системный блок, клавиатура и мышь подключается отдельно. В планшетах клавиатура и мышь изначально отсутствуют, так как управления этим устройством осуществляется с помощью прикосновения пальцев к экрану.
Если вы хотите более подробно узнать о внутреннем устройстве компьютера и разобраться во многих тонкостях современного рынка комплектующих, то вам в помощь будет наша статья: , где этот вопрос рассматривается более детально.
Слово компьютер известно любому малышу!

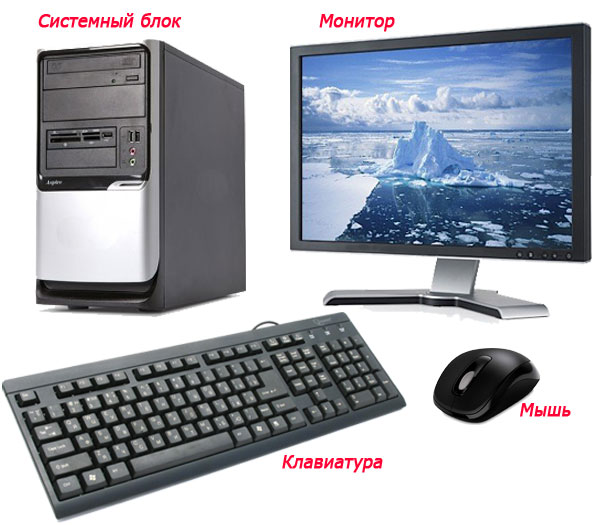

Вот он компьютер: монитор, мышь, клавиатура, и системный блок:
Главные части компьютера — процессор и память — содержатся внутри системного блока. А монитор, клавиатура и мышь — это устройства ввода и вывода компьютера.
С клавиатуры и мыши компьютер вводит текст и команды. На монитор компьютер выводит текст и рисунки. Вот почему эти устройства называют устройствами ввода и вывода компьютера.
 |
Это — монитор . Он похож на телевизор. Компьютер выводит на его экран тексты и рисунки. Монитор — это устройство вывода . Буквой «К» на рисунке условно обозначен компьютер, а стрелка показывает, что информация выводится из компьютера на монитор. |
 |

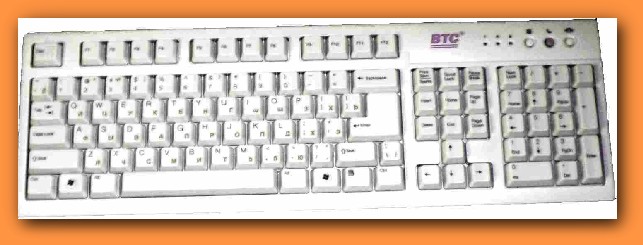

Это — клавиатура . Она служит для набора (ввода ) текста:
С клавиатуры можно вводить команды, например, клавишами-стрелочками управлять героем на экране: Клавиатура — это устройство ввода . Стрелка на рисунке слева показывает, что информация с клавиатуры вводится в компьютер. |
|
Это — компьютерная мышь . Движение мыши повторяет стрелочка на экране монитора. Эта стрелочка — курсор . У мыши есть кнопки, которыми можно щёлкать — задавать (вводить ) команды. Мышь — это устройство ввода . |
|
 |

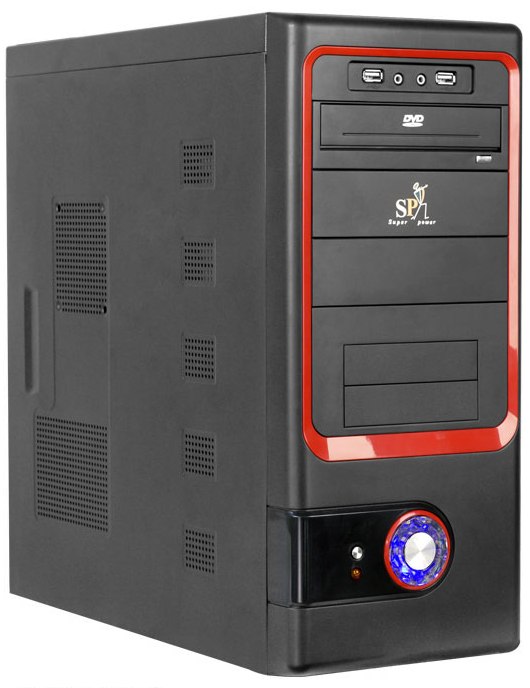

Это — системный блок . В нём находятся:
|
 |

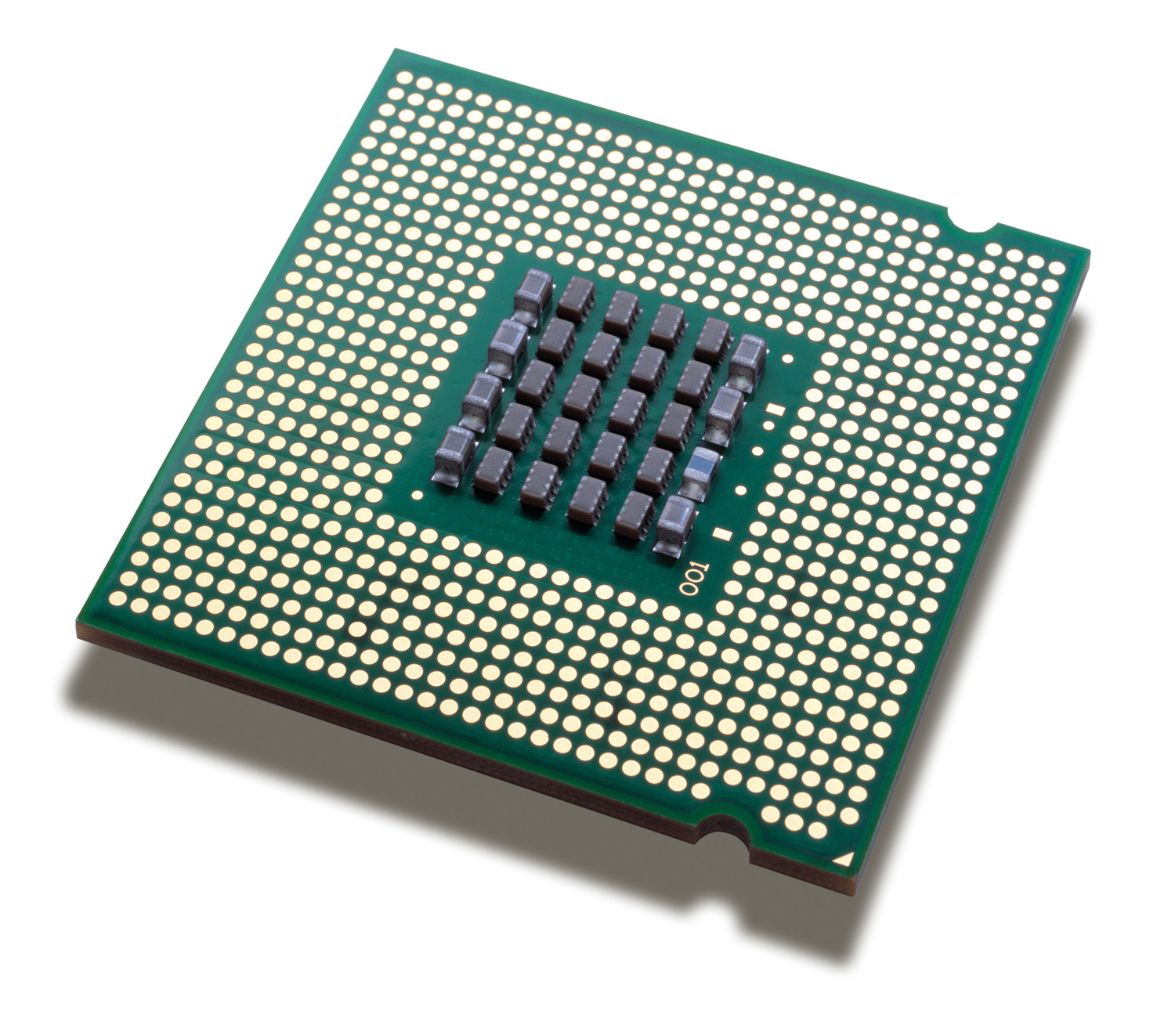

Если открыть системный блок, можно увидеть процессор
и компьютерную память.
|
 |
На рисунке условно показано, что информация с клавиатуры и мыши вводится в компьютер, а из компьютера — выводится на монитор.
Клавиатура и мышь — это устройства ввода компьютера. Монитор — устройство вывода . |
 |
Мы говорим о вводе информации в компьютер и выводе её из компьютера. Возникает вопрос: куда именно вводится информация и откуда она выводится? Какое устройство в компьютере хранит информацию? Конечно, это компьютерная память ! В память компьютера информация поступает с клавиатуры и мыши. Из неё она выводится на монитор. |
Статья для начинающих пользователей компьютера, которые хотят познакомиться с ним поближе. Полезна при выборе компьютера перед его покупкой или сборкой конфигурации под заказ.
Процессор
самая главная часть компьютера - его мозг и сердце в одном флаконе. Сегодня на рынке процессоров борьба идёт между двумя гигантами - AMD и Intel. У каждой из этих фирм свои сторонники и противники, достоинства и недостатки. Но лучше обращать внимание на сам продукт, а не на производителя.
Есть мнение, что чем выше частота, тем выше производительность. Это уже давно не так. Процессоры AMD, имея частоту ниже, чем у Intel, с успехом конкурируют с ними. Например, модель Athlon64 3000+ сравнима c Pentium 4 3000, хотя 3000+ это всего лишь рейтинг, реальная частота 2000 МГц, то есть на треть меньше, чем у конкурента.
Итак, если компьютер вам нужен для работы с видео, то лучше взять процессоры Core2Duo или Core2Quad. Для игр подойдут они же, + Athlon64 X2 и Phenom. Для работы с офисными приложениями или для экономии средств можно взять Intel Celeron или AMD Sempron - бюджетные варианты старших моделей.
Материнская плата
– вторая самая важная часть компьютера. Она связывает все его части в единое целое, координирует их работу. Если она выйдет из строя, то, скорее всего, придётся менять весь компьютер, ведь все комплектующие подключаются именно к ней, имеют с ней «совместимость», она является связующим звеном. А найти такую же модель через два-три года использования компьютера практически нереально – процесс обновления моделей в компьютерной индустрии идет стремительно и то, что было новинкой вчера, сегодня уже старье.
По производителям можно выделить материнские платы Asus, Abit, MicroStar, Giga-Byte.
Если вы не специалист, вам вряд ли что-нибудь скажет описание или характеристики материнской платы, поэтому внимание стоит обратить только на встроенные в нее вещи. Если встроенный "звук" удовлетворит большинство покупателей (но не тех, кто будет заниматься музыкой, например, композиторов, диджеев), то встроенное "видео" подойдёт лишь для офисных приложений и очень старых игр. С 3D-приложениями и новыми играми, скорее всего, будут проблемы.
Не собираетесь играть в «навороченные» игры и делать 3D-проекты? Материнская плата вас вообще не должна волновать. Подойдет любая, недорогая.
Оперативная память
(RAM) – важное условие быстродействия компьютера. В ней хранятся данные, с которыми вы работаете в данный момент. При выключении компьютера или перезагрузке операционной системы, эти данные автоматически стираются. Чем больше у вас памяти, тем больше обрабатывается данных в единицу времени, тем быстрее работает компьютер.
Сколько нужно оперативной памяти? Если вы собираетесь работать с офисными приложениями, сидеть в Интернете, слушать фильмы и музыку, то вам хватит 512 мегабайт. Если же вы хотите играть в современные игры, работать с видео или графикой, вам нужно минимум 2 гигабайта памяти.
Важное замечание! Все вышесказанное относится к операционной системе Windows XP и более ранним версиям Windows, а также операционным системам Mac OS (устанавливаемым на компьютерах Apple). Если у вас на компьютере предустановлена (установлена производителем или продавцом) Windows Vista, то оперативной памяти должно быть не меньше 4 гигабайт! С меньшим количеством Vista, сама активно использующая оперативную память для своих системных нужд, работает очень медленно. Имейте это в виду!
Жесткий диск
(HDD, винчестер) - это хранилище ваших данных. Если у вас сломается любая другая часть, то вы потеряете лишь деньги. При неисправности жесткого диска вы потеряете информацию, которая может быть намного дороже всего компьютера.
Однако, как показывает опыт, винчестеры известных марок могут «накрыться» так же легко и непринужденно, как менее известные, зато более дешевые их собратья – перепад напряжения, злобный вирус и вот уже вместо привычного окна вы видите в мониторе черный или синий экран и никакие ваши заклинания «ну миленький, ну включайся!» почему-то не действуют. Бороться с этим несчастьем лучше профилактикой и резервным копированием, о которых вы можете прочитать, например, в , а не упованием на известную марку производителя.
Поэтому главный вопрос при выборе винчестера: какой объём памяти вам нужен. Если вы увлекаетесь фотографией, фильмами или музыкой, то нужно взять жесткий диск хотя бы на 320 Гб. Для справки: один DVD-фильм занимает 4,5 Гб, HDTV-фильм столько же, новая игра - 8 Гб, средняя коллекция музыки - 20 Гб. Если компьютер будет нужен вам для работы с документами и Интернетом, хранения фильмов обычного качества и нескольких игр, то вполне хватит диска на 80 Гб.
Видеокарта
(видеоадаптер) - это устройство, которое работает с графикой. То есть всё, что вы видите на экране монитора - результат работы видеокарты (иначе и быть не может, ведь монитор подключен именно к ней). От неё зависит, насколько быстро и качественно будет отображаться картинка.
Если вы не собираетесь играть в «навороченные» игры, то вам, говоря откровенно, подойдет любая. Поэтому пропускайте этот пункт и переходите к следующему.
Если же вы фанат игр, любитель смотреть на компьютере фильмы хорошего качества, тогда, советую, хорошенько разобраться в вопросе.
Встроенная в материнскую плату видеокарта подойдёт лишь для работы с офисными приложениями, фильмов-музыки и Интернета, простых игр. Об играх нового поколения не может быть и речи. Поэтому, если у вас есть деньги и вы собираетесь играть в новые игрушки, нужно чтобы на вашем компьютере стоял отдельный видеоадаптер.
Некоторые ошибочно полагают, что чем больше объём видеокарты, тем она лучше. На самом деле производительность видеоадаптера зависит от его процессора (не путать с процессором самого компьютера).
Сначала обратите внимание при выборе на разрядность шины памяти. Она должна быть не меньше 128 бит. Количество бит влияет на быстродействие видеокарты. Для современных игр лучше взять модель с минимум 256 битами.
Выбирать видеоадаптеры нужно однозначно с интерфейсом PCI-Express, AGP уже устарели, хоть и держат ещё какую-то часть рынка.
Далее нужно выбрать модель видеокарты и фирму-изготовителя. Чипсеты (наборы микросхем) для видеокарты производят два гиганта: ATI - серия Radeon и Nvidia - серия Geforce. Борьба между ними идёт уже много лет и бьются они на равных, поэтому посоветовать какую-то одну фирму нельзя, все дело в ваших личных предпочтениях.
Видеокарты Nvidia Geforce имеют немного более высокую цену и производительность. Видеокарты ATI Radeon демонстрируют хорошее быстродействие при довольно невысоких ценах. Если вы будете играть в игры или работать с графикой, то лучше взять ATI Radeon не ниже 3870 или Nvidia Geforce не ниже 9600GT.
ATI и Nvidia изготавливают лишь чипсеты, а сами видеокарты производят другие фирмы: Giga-Byte, ASUS, PalitDaytona, Sparkle, Sapphire. Но здесь марка производителя уже практически не важна.
Звуковая карта. Если вы не композитор или ди-джей, для которых звук – профессия, то вам подойдет любая звуковая карта, даже самая дешевая. Честное слово!
Приводы
CD и
DVD дисков.
На современных компьютерах, кажется, даже на самых дешевых, «по умолчанию» стоят combo приводы, позволяющие читать и записывать все форматы CD и DVD (за исключением Blu-Ray, о котором ниже). Поэтому этот раздел нужен скорее для расширения вашего кругозора, нежели для практики.
Существуют следующие типы приводов: CD-ROM, DVD-ROM, CD-RW, DVD-RW, Blu-Ray. CD- и DVD-ROM могут только читать информацию с дисков, CD- и DVD-RW кроме чтения могут записывать диски, а combo объединяет в себе все четыре вида. Вы сможете не только смотреть DVD-фильмы, слушать музыку с компакт-дисков CD, но и сами записывать нужную информацию на любые болванки. Кстати, почти все современные combo приводы теперь поддерживают запись двухслойных DVD, то есть вы сможете записать на один диск 8,6 Гб информации.
Blu-Ray
- это приводы нового поколения, позволяющие читать диски вместимостью до 54 Гб. С момента их появления, цена на новые модели заметно снизилась, поэтому, если вам позволяют средства, то смело покупайте Blu-Ray.
Корпус компьютера
. Некоторые считают, что от него зависит лишь внешний вид, то есть дизайн. Сегодня в продаже появились самые разные «навороченные» корпуса – выпуклые, разноцветные, ну и прочих нестандартных форм. На самом деле корпус довольно важная вещь и он может стать… причиной поломки вашего компьютера. Поломки не очень серьезной, но если вы не специалист, она может повергнуть вас в некоторый шок. Когда компьютер «умер», ну то есть «совсем умер» - не подает никаких признаков жизни, не гудит, не горит своими лампочками и подсветками -проблема в корпусе, а точнее – во встроенном в него блоке питания, который вышел из строя и компьютер просто-напросто не получает электроэнергии, без которой он есть обычная железяка.
Блок питания
снабжает энергией все части компьютера, поэтому от его качества зависит стабильность работы. Некачественное питание сокращает срок службы всех других устройств и, более того, может привести к их поломке. Для нового компьютера средней конфигурации мощность блока питания должна быть не меньше 450 ватт (Вт). Чем больше ватт, тем лучше. Очень хорошие блоки питания делают фирмы FSP Group и Inwin (последняя, кстати, производит не только блоки питания, но и сами компьютерные корпуса).
Существуют сдедующие виды корпусов:
Основные фирмы, производящие корпуса для компьютера, в порядке убывания цены\качества:
Категорически не рекомендую брать различные нестандартные корпуса – горизонтального расположения или сверхкомпактные, которыми сейчас так увлеклись многие известные производители, например, Sony. Они практически полностью исключают возможности апгрейда (обновления), а также сильно затрудняют ремонт компьютера. Если в обычном корпусе поменять, например, жесткий диск или видеокарту, вы можете даже сами (откручиваем два болтика, вынимаем одну деталь из разъема и вставляем другую), то в разных компактных вариантах для замены детали часто приходится разбирать вообще все и это представляет сложность даже для специалистов. Кроме того, такие корпуса хуже охлаждаются, а значит, если у вас мощный процессор, перегрева не избежать, со всеми вытекающими отсюда печальными последствиями.
Монитор
– действительно очень важная вещь. С точки зрения вашего здоровья – самая важная, так как от правильного выбора монитора
зависит не только качество картинки, но ваше здоровье и работоспособность. Хороший монитор не напрягает ваших глаз и не вызывает усталости при длительной работе. Оговоримся: здесь и далее речь ведётся только о LCD (ЖК) мониторах, так как CRT (ЭЛТ) уже устарели и в магазинах вы их вряд ли найдёте. Более того, разница между средними моделями ЖК и ЭЛТ мониторами - около 2000 рублей, но LCD намного лучше и безопаснее.
При выборе ЖК монитора нужно обратить внимание на следующие параметры:
Последние статьи раздела «Компьютеры & Интернет»:
Вам помогла эта статья? Вы тоже можете помочь проекту, пожертвовав любую сумму по своему усмотрению. Например, 50 рублей. Или меньше:)
Дорогие друзья, в сегодняшнем уроке мы с Вами рассмотрим составные части компьютера, чтобы твердо знать и, самое главное, понимать принцип взаимодействия этих составных компонентов.
Именно эти составные компоненты, которые находятся внутри блока, в совокупности принято называть системным блоком. Остальные же устройства, такие как монитор, периферийные устройства, мышь, являются внешними компонентами или устройствами. Причем каждый из компонентов выполняет свою определенную функцию, например, монитор предназначен для вывода информации на дисплей, клавиатура – для ввода информации, принтер – для вывода на бумажный носитель информации, изображаемой на дисплее компьютера.
Считаю, что каждый пользователь желает сам разбираться в своей компьютерной технике, а именно самостоятельно производить профилактическую работу своего компьютера, иметь представление о строении компьютера, а также оперативно находить и исправлять неисправности, которые вызвали сбой в работе. Ведь умение разбираться в самом компьютере начинается именно с самой покупки компьютера, поскольку пользователь должен определиться с функциональным назначением своего компьютера. При покупке компьютера нужно четко определиться, для чего он Вам нужен?
Подбор компьютера напрямую зависит от выбора конфигурации составных частей. Можно купить первый попавшийся компьютер, «напичканный» высокими требованиями по конфигурации, который не будет соответствовать вашей выполняемой работы за ним, при этом Вы, конечно, заплатите высокую цену за него. Зачем, спрашивается? Ведь проще всего иметь хоть малейшее представление о компьютере, достаточно изучив его составные части, требования, а также подбор элементов системы на отсутствие возникновения конфликтов в компьютере.
Ну ладно, пора перейти к изучению этих самых составных частей компьютера. Ну а если Вас интересует история создания компьютера, тогда Вам .
– является центральной частью компьютера, в который входит блок питания и компоненты, обеспечивающие функционирования компьютера.

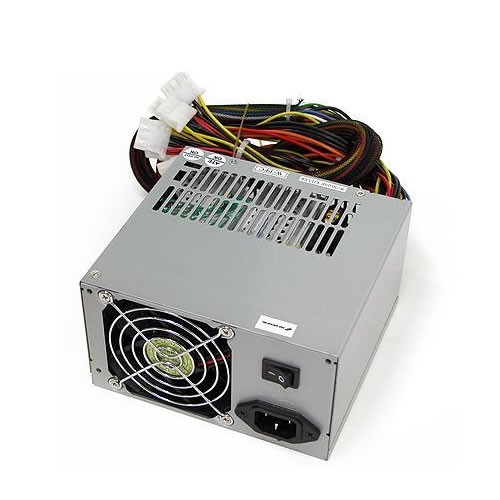

1. – обеспечивает электрическое питание всех компонентов системного блока. Стоит отметить, что на момент написания данного урока выпускают блоки питания мощностью 450, 550 и 750 Вт. К примеру, блоки питания мощностью 1500 Вт целесообразно применять в серверах. Покупая блок питания, прежде всего, необходимо учитывать требования, которые предъявляются видеокарте. Если блок питания подходит под параметры видеокарты, то тогда распределение мощности происходит равномерно и для других элементов системы.
2. — считается «основой» компьютера, поскольку именно материнская плата осуществляет объединение и функционирование всех составных частей компьютера. Также материнскую плату называют еще – системная плата или основная плата. Такая согласованная работа обеспечивается благодаря – чипсету, который в основном состоит из двух микросхем, которые называются северным и южным мостом. Итак, предлагаю рассмотреть эти две микросхемы.
Северный мост – называется системный контроллер, который содержит в себе элементы логики для обеспечения взаимосвязи и функционирования основных компонентов компьютера (видеокарта, модули памяти).
Южный мост – называется периферийный контроллер, служащий своеобразным устройством ввода-вывода для подключения дополнительных составных компонентов. К примеру, клавиатура обеспечивается соединением с системой через южный мост. Поэтому когда вы выбираете для себя компьютер, желательно узнать, на какой основе чипсета была изготовлена материнская плата. В настоящее время чипсеты производятся такими крупными фирмами: Nvidia, ATI/AMD, Intel, SiS. То есть чипсет на материнской плате должен быть изготовлен более известной фирмой. На рисунке представлен вид материнской платы.
Габаритные размеры материнских плат бывают разными. Существует такое понятие как форм-фактор платы, который определяет не только размеры основной платы, но и конфигурацию расположения элементов, разъемов на плате. На основе форм-фактора основной платы осуществляют подбор корпуса системного блока.

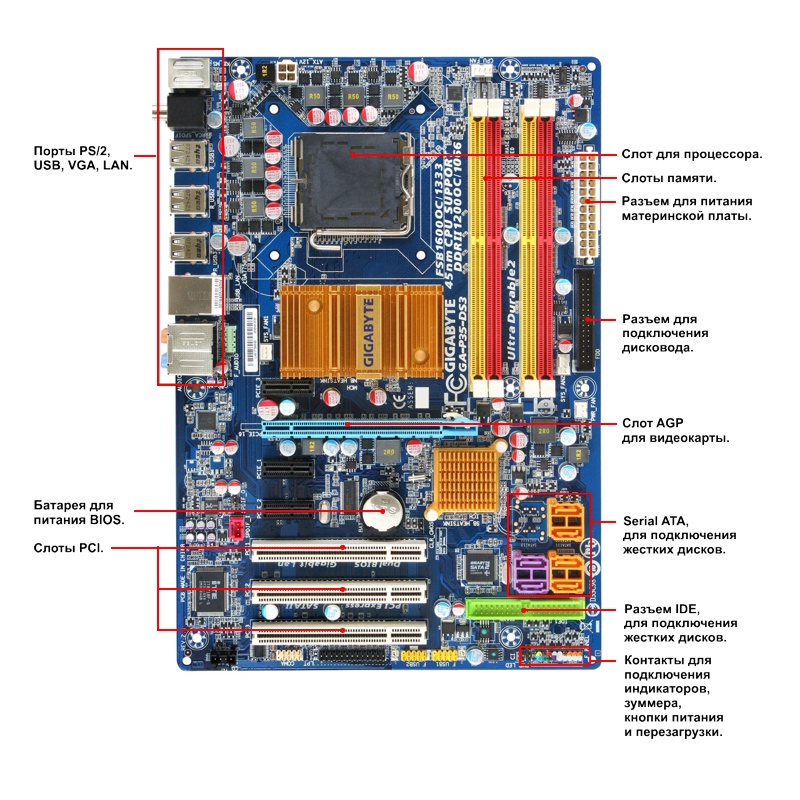

Как видите, плата содержит различные виды разъемов и слотов для подключения, например, внешних, дополнительных устройств (начинаю с флешки и заканчивая принтером, сканером). Кроме того, на плате присутствуют контакты для подключения различных кнопок, такие как питание, перезагрузка, микрофон, отображение индикаторов.
Еще следует отметить присутствие на материнской плате микросхемы ПЗУ или, как ее еще называют, базовая система ввода-вывода BIOS (Basic Input Output System). BIOS считается фундаментом управления и взаимодействия всех элементов системного блока. Другим словами процесс запуска компьютера и обеспечение взаимодействия с внешними устройствами происходит за счет определенных настроек, которые заранее заложены в самой системе.
Например, в BIOS мы можем установить запрет чтения и распознавания флешек, оптических дисков, а также полностью изменить порядок загрузки операционной системы. Причем сам BIOS может запускаться даже при отсутствии в системном блоке жесткого диска. Также существует такое понятие как «обнуление BIOS», что это значит? Отвечаю Вам, что обнуление BIOS представляет собой возврат системы к первоначальным настройкам. Для обнуления достаточно извлечь батарейку из материнской платы на 10-15 минут. На плате эта батарейка одна, думаю Вы найдете ее, не ошибетесь.
3. – является главной частью компьютера, можно сказать, что является «мозгом» компьютера, которое выполняет вычисления и обработку информации. Процессор характеризуется двумя параметрами:
1. Разрядность – количество информации, обрабатываемые процессором за один прием.
2. Быстродействие – частота, с которой происходит данная обработка. В настоящее время для увеличения данных параметров широко используют два, три, четыре процессора. К примеру, в двухядерном процессоре находятся два процессора, которые располагаются на одном кристалле.

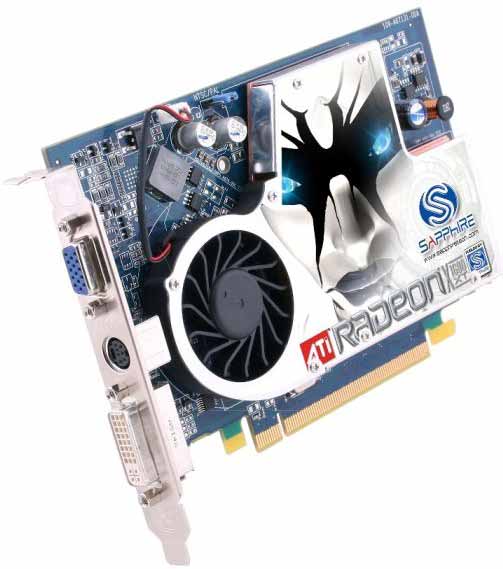

4. Видеокарта – служит своеобразным звеном для связи монитора с материнской платой. Основным назначением видеокарты в компьютере является обработка графической информации. Еще видеокарту называют графическим редактором. В настоящее время производителями видеокарт являются американская компания Nvidia (также известны как GeForce) и канадская ATI Technologies. Видеокарты компании ATI Technologies еще называют Radeon. Далее рассмотрим основные части графического адаптера:
1. Графический процессор – процессор, основной задачей которого является обеспечение выполнение всевозможных расчетов с целью отображение заданной графической информации на дисплее.
2. Видеоконтроллер – обеспечивает формирование и передачу данных из видеопамяти на цифро-аналоговый преобразователь (ЦАП).
3. Видеопамять – служит кеш-памятью, где временно хранятся изображения, выводимые на дисплей.
4. Цифро-аналоговый преобразователь (ЦАП) – основная задача является преобразование цифровых сигналов видеокарты в аналоговый.
5. Видео — (постоянное запоминающее устройство) – представляет собой микросхему, которая хранит в себе определенные правила и алгоритмы для обеспечения работы и взаимодействия с другими элементами платы.
6. Радиаторы – это система охлаждения, осуществляющая отвод тепла от видеопроцессора, видеопамяти, чтобы обеспечить заданный режим температуры на элементах видеокарты.

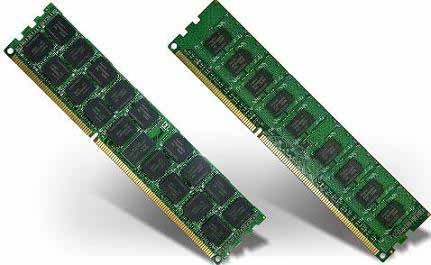

5. Модули ОЗУ (оперативно запоминающие устройства) — представляют собой платы с размещенными на них микросхемы. Основная задача оперативной памяти является временное хранение данных для процессора. Другими словами ОЗУ осуществляют обработку команд процессора. Модули ОЗУ можно расположить на плате в зависимости от конфигурации материнской платы.
Скорость оперативной памяти представляется частотой ее шины. Существуют следующие виды ОЗУ: SDRAM, DDR2, DDR3.
Устанавливаются модули ОЗУ в специальные разъемы в материнской плате, которые называются слотами.
Кроме того следует отметить, что основной характеристикой ОЗУ является скорость обработки и объем. Объем оперативной памяти при покупке компьютера должен соответствовать в зависимости от назначения данного компьютера, а также от установленной операционной системы. Если же на компьютере будет недостаточно оперативной памяти, то при запуске ресурсоемких приложений быстродействие компьютера значительно снизится, поскольку компьютер из-за нехватки памяти обратится в .

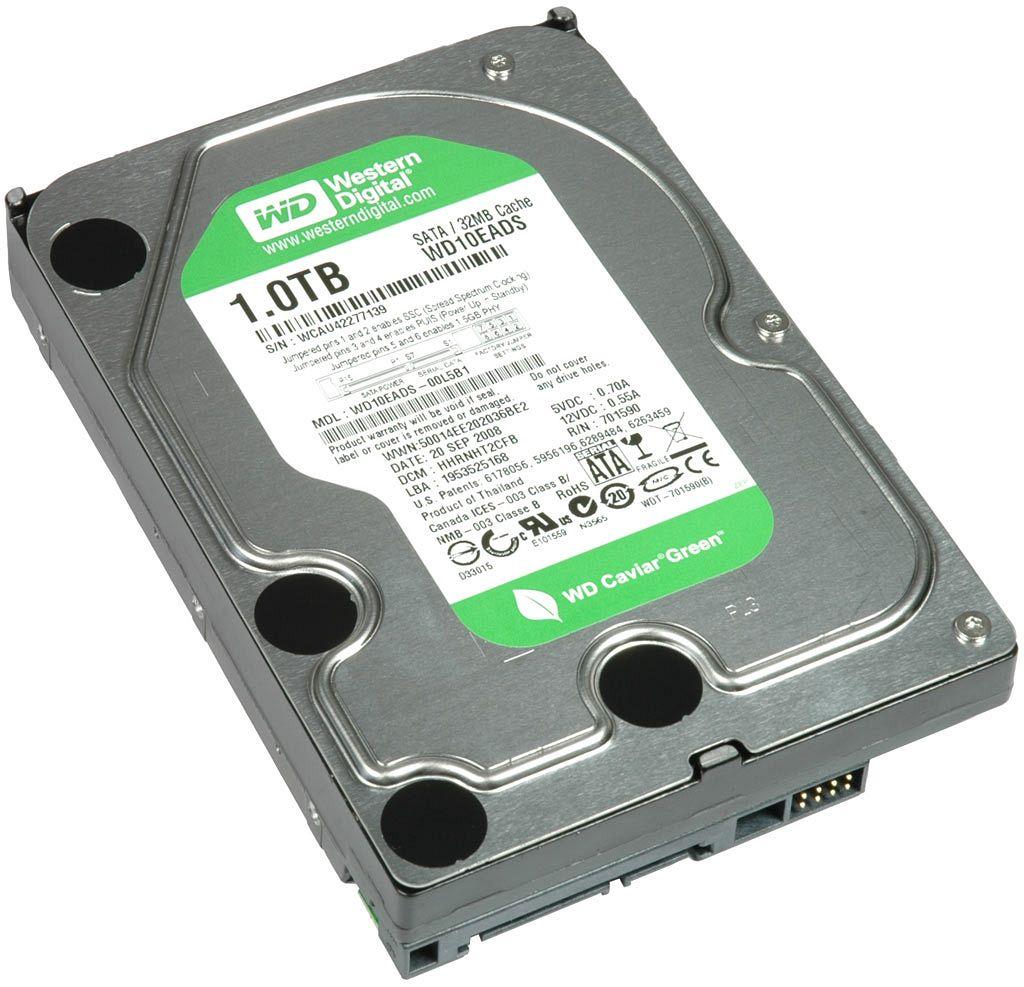

6. Винчестер (Жесткий диск) - это устройство, в котором хранятся все наши данные. По сравнению с оперативной памятью, данные на жестком диске хранятся постоянно, даже после перезагрузки или выключения компьютера. По конструкции винчестер представляет собой небольшую плату, на которой расположены микросхемы, а также одну или несколько пластин, которые вращаются с высокой скоростью и движок, обеспечивающий вращения пластин. отличается высокой надежностью, долговечностью и не высокой стоимостью.
Также еще существует еще один вид запоминающего устройства – это SSD (твердотельный накопитель), отличается от винчестера тем, что в нем отсутствуют движущиеся части. Данный тип устройства имеет низкое потребление энергии, небольшие габариты по сравнению с винчестерами, а также отсутствие шума. Но стоимость таких устройств хранение информации во многом превышает стоимости жестких дисков, да и выходят из строя гораздо чаще.
Перечислим основные характеристики запоминающих устройств:
1. Объем хранения данных – данный параметр определяет количество информации, которое может помещаться на диск.
2. Скорость вращения шпинделя – представляет собой количество оборотов, совершаемое пластиной за одну минуту. Характеристика определяет такие параметры как надежность, производительность. Следует отметить, что в стационарных компьютерах скорость вращения шпинделя составляет до 15 000 об/мин. Если Вы покупаете ноутбук, то рекомендую Вам обращать внимание на скорость вращения шпинделя (чем меньше тем лучше), чтобы обеспечить себе работу за компьютером без шума и вибрации.
3. Взаимосвязь с основной платой – предполагает собой способ подключение к основной плате. Первые жесткие диски соединялись при помощи интерфейса PATA. В настоящее же время все большей популярностью является SATA интерфейс.

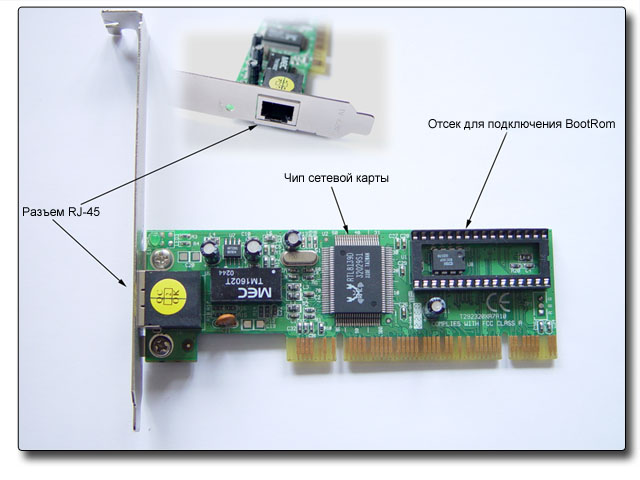

7. – предназначена для объединения нескольких компьютеров между собой с помощью кабелей (витая пара) с целью обмена данными.

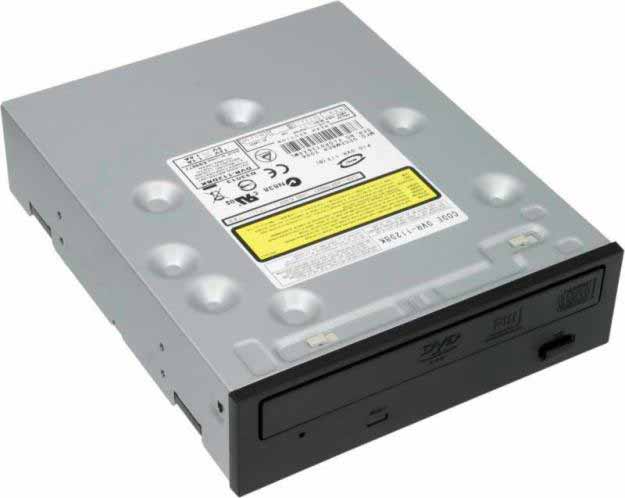

8. Оптический привод (CD-ROM, DVD-RW) назначение привода является считывание и запись данных в зависимости от конфигурации самого привода. Информация записывается на компакт диск в виде дорожек, которые имеют углубления (называемые питами) и промежутки (называемые лендами). Считывание данных осуществляется за счет лазера.
Также следует отметить, что существует так называемый оптический носитель Blue ray Disc (что в переводе означает – синий луч). Отличается от предыдущих носителей тем, что запись и чтение осуществляется за счет синего лазера, а также возможностью увеличения объема записанной информации.
9. Другие устройства
– здесь можно перечислить такие устройства, которые предназначены для выполнения дополнительных задач (вебкамера, TV- тюнер, микрофон и др.)
На этом данный урок я завершаю, надеюсь информация в этом уроке для Вас была полезной и Вы узнали из каких компонентов состоит Ваш компьютер! До встречи в следующем уроке!
Из каких компонентов состоит ноутбук, Вы узнаете в этом видео
Если пользователь только что сел за компьютер, то можно приступить к работе на нем, перейдя к описанию той операционной системы, которая установлена на компьютере, например, Windows 7. Но некоторые пользователи перед тем, как начать работать, хотели бы знать, из каких блоков состоит компьютер, какие устройства имеются, стандарты разъемов для подключения внешних устройств. Эти вопросы рассмотрим далее.
Опишем основные составные части персонального компьютера. На рисунке ниже показаны следующие его компоненты:
Системный блок (в ноутбуке это корпус),
Дисплей или экран,
Клавиатура,
Мышь с ковриком или сенсорная панель,
Колонки или выход динамиков.
В ноутбуке дисплей вмонтирован в крышку, устройства, находящиеся в системном блоке стационарного компьютера, клавиатура, сенсорная панель (аналог мыши) и динамики располагаются в корпусе (смотри рисунок ниже).
Устройства персонального компьютера подразделяются на внутренние, находящиеся внутри системного блока и внешние, подключаемые к системному блоку через информационные кабели (или с использованием передачи необходимых данных с помощью различных излучений, в частности инфракрасного спектра).

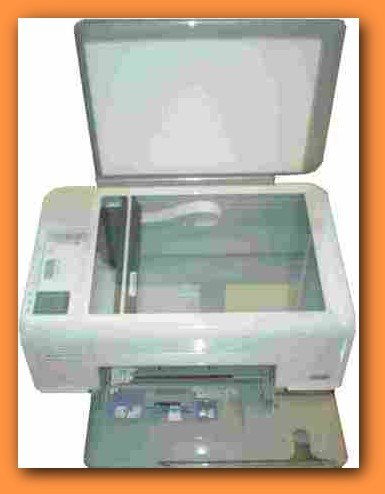

К компьютеру могут подключаться внешние устройства: принтер (для печати документов), сканер (для преобразования визуального изображения в цифровой вид), внешние жесткие диски (для хранения информации), флешка или флеш-диск (для хранения и переноса информации на другой компьютер) и другие.
Внутренние устройства. Основной частью стационарного компьютера является системный блок, в котором имеются следующие внутренние устройства (смотри рисунок выше):
Блок питания;
Главная (или материнская) плата, на которой располагаются основные компоненты компьютера и осуществляется информационная связь между ними;
Процессор (главная микросхема), производящий операции по обработке данных и управлению устройствами;
Оперативная память, где находятся данные, с которыми работает процессор;
Видеоплата, осуществляющая обработку видеоданных для дисплея;
Звуковая плата, обрабатывающая звуковые данные и выводящая их в виде звука с помощью колонок и других устройств, например, наушников или усилителей звука;
Жесткий диск, на котором хранятся данные пользователя даже при отключеном компьютере (при нехватке оперативной памяти жесткий диск дополняет ее ресурсы);
Накопители для гибких дисков, работающие с дискетами (в современных компьютерах редко используются);
Оптические накопители для CD и DVD дисков (в последнее время начали использоваться накопители для работы и с Blu Ray дисками);
Порты ввода/вывода, предназначенные для пересылки данных с/на внешние устройства;
Динамик.
Все эти устройства находятся и в корпусе ноутбука, кроме блока питания. Блок питания является внешним и представляет собой коробку, к которой присоединяются провода, один подключается к сети, другой к ноутбуку.
На рисунке справа показан блок питания с проводом, подключаемым к ноутбуку, а на рисунке слева отдельно разъемы провода для подключения к электросети.
На рисунке слева показан разъем для подключения блока питания в ноутбуке.
Материнская плата, процессор, оперативная память, видеоплата, звуковая плата, жесткий диск и динамик находятся внутри системного блока, не видны пользователю, точнее, не имеют выхода на переднюю панель системного блока.
Корпус компьютера предназначен для установки в нем основных устройств и предохранения их от пыли и других внешних воздействий, а также защищает пользователя от электромагнитного излучения компонентов, которые в нем находятся. На передней панели помещены индикаторы и кнопки, на нее выходят также лицевой стороной некоторые внутренние устройства (оптические накопители).
Блок питания стационарного компьютера предназначен для преобразования переменного электрического тока напряжением 220 вольт в постоянный напряжением 5 и 12 вольт и питания им устройств, находящихся внутри системного блока. Как правило, он поставляется вместе с системным блоком, но его можно купить и отдельно. Системный блок имеет на задней стороне разъемы для подключения к источнику питания (электророзетке или сетевому фильтру), разъем для подключения электропитания к монитору на 220 вольт (на устаревших моделях) и переключатель на разное входное напряжение – 110 или 220 вольт. Внутри системного корпуса имеются провода, которые выходят из блока питания и подключаются к внутренним устройствам.
Блок питания ноутбука предназначен для преобразования переменного тока напряжением 220 вольт в постоянный разного напряжения, значение которого зависит от фирмы-производителя ноутбука. Могут быть значения – 9.5, 15, 16, 18, 18.5, 19, 19.5
Материнская плата служит для обеспечения взаимосвязи информационных потоков между различными компонентами компьютера. На ней установлены процессор, оперативная память, кэш-память, в последнее время интегрированные видео и аудио подсистемы, разъемы для подключения последовательных и параллельных портов, для плат расширения (звуковой, видеоплат) и другие разъемы.
Процессор. Процессор, который можно назвать мозгом компьютера, выполняет основные операции. Процессоры могут быть: 86, 286, 386, 486, Pentium, Pentium ММХ, Pentium Pro, Pentium II, Pentium III, Celeron, Pentium IV, Core 2 Quand, Core i3, Core i5, Core i7, Atom компании Intel. Имеются также процессоры компании AMD , мы их рассмотрим в отдельной статье о железе компьютера. Различие между ними состоит в производительности. Чем выше у процессора тактовая частота, тем выше производительность вашего компьютера. Тактовая частота определяет, сколько операций в секунду может выполнять процессор. Для более ранних видов процессоров (например, 286) одна команда выполнялась за несколько тактов. В более современных за один такт выполняется несколько операций.
В настоящее время определено, что тактовая частота имеет свои пределы и более определенного предела невозможна. Поэтому процессоры стали развиваться по пути увеличения количества потоков в ядре и числа ядер. Впрочем, производительность работы компьютера зависит не только от скорости работы центрального процессора, но и от скоростей работы других компонентов компьютера, в частности от скорости и объема оперативной памяти.
Жесткий диск. Данные в компьютере хранятся на жестком диске. При выключении электропитания данные на жестком диске сохраняются. Одним из основных параметров является ёмкость диска, которая измеряется в гигабайтах (Один гигабайт равен примерно одному миллиарду байт. В байте хранится один символ). Диск может иметь ёмкость 2, 4, 8, 16, 30, 32, 40, 60, 64, 80, 96, 115, 120, 128, 160, 180, 250, 256, 320, 400, 500, 512, 640, 750 гигабайт и 1, 1.5, 2, 2.5, 3 терабайт (1 терабайт равен приблизительно 1 000 гигабайт). Более старые диски имеют ёмкость, измеряемую в мегабайтах (один мегабайт равен примерно одному миллиону байт).
Оперативная память. После включения компьютера данные с жесткого диска переносятся в оперативную память, и процессор работает с ними. Если бы не было этого вида памяти, то процессор работал бы только с жестким диском, каждое данное приходилось бы записывать и считывать с него. При этом скорость работы резко снизилась бы, так как система часто находилась бы в ожидании операций ввода/вывода. При наличии оперативной памяти, которая работает со скоростью, близкой к скорости обработки данных процессором, производительность компьютера повышается. Чем больше размер памяти, тем меньше обращений к диску и тем быстрее будет работать компьютер.
Главной характеристикой памяти является ее размер, который измеряется в мегабайтах. Может быть установлено в старых компьютерах - 8, 16, 24, 32, 64, 128, 256, 512, в новых 0.5, 1, 2, 3, 4 и более гигабайта. Часто для повышения производительности дешевле увеличить размер оперативной памяти, чем менять процессор на более высокую частоту. Отметим, что современные компьютеры имеют минимальную оперативную память 512 Мегабайт, меньшую память имеют старые компьютеры.
Для того чтобы ускорить вычисления и не ждать, пока данные придут из оперативной памяти к центральному процессору или можно будет записать их в нее, в процессоре имеется более производительная кэш-память, которая различается объемом. Наличие кэш-памяти может довольно значительно увеличить производительность компьютера.

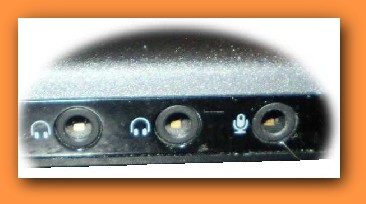

Звук. В системном блоке стационарного компьютера также находится динамик, который обычно поставляется вместе с корпусом. Основная функция динамика – подача звуковых сигналов после включения компьютера и в случае его неисправности. Как правило, в других случаях он используется довольно редко. Для работы со звуком предназначена звуковая плата и подключенные к ним звуковые колонки.
Звуковая плата. Эта плата обрабатывает звуковые данные, которые поступают из оперативной памяти. Данные могут поступать также из устройства считывания оптических дисков при проигрывании музыки. Для этого плата должна быть соединена проводом с устройством, на котором находится оптический диск. После обработки данных они могут пересылаться на динамики, магнитофон или другие устройства. В последних компьютерах звуковая подсистема интегрирована на многих материнских платах и отдельной платы не требует (хотя получения особо качественного звучания она может потребоваться).
В ноутбуке имеется звуковая подсистема, которая интегрирована на материнскую плату. В корпусе установлены динамики и микрофон. Также имеются выходы для подсоединения внешних устройств на боковой или передней панели. На рисунке справа показаны три разъема: два со значком наушников, к ним подключаются наушники или звуковые колонки и один со значком микрофона.
Видеоплата обрабатывает данные для дисплея (монитора). Для программ, которые работают с двухмерными или трехмерными изображениями, обработку видеоданных для дисплея может взять на себя специальный процессор, находящийся на видеоплате, что разгрузит основной процессор. Качество изображения при этом может резко повыситься.
Видеоплата может быть интегрирована в материнскую платы, что обычно делается в ноутбуках. К недостатку относится тот факт, что ее нельзя поменять. В то же время преимущество стационарных в том, что можно установить новую видеоплату, даже если имеется видеоплата встроенная в материнскую плату. Этим часто пользуются любители новых игр и профессионалы, которые работают с видео и графикой. Для обычных пользователей, как правило, стандартных видеоподсистем вполне достаточно, особенно, если пользователь работает с офисными программами.

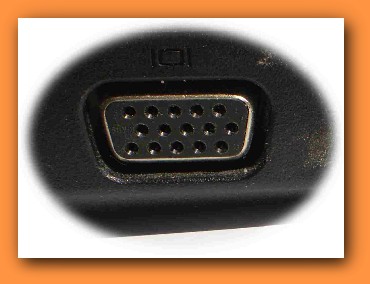

На стационарных компьютерах имеется разъем для подключения дисплея. Ноутбуки также могут иметь разъем для подключения внешнего дисплея, как это показано на рисунке справа.
Накопители на гибких дисках для стационарных компьютеров. На переднюю панель корпуса компьютера старых компьютеров лицевой стороной выходит устройство для работы с гибкими дисками размером 3,5 дюйма. В современных стационарных компьютерах такое устройство уже не используется. В ноутбуках практически его не было. Чтобы использовать флоппи диски применялись внешние накопители, однако, уже несколько лет такие устройства не производятся.
Накопитель для оптических дисков работает с аналогичными дисками или, как они еще называются, компакт-дисками.

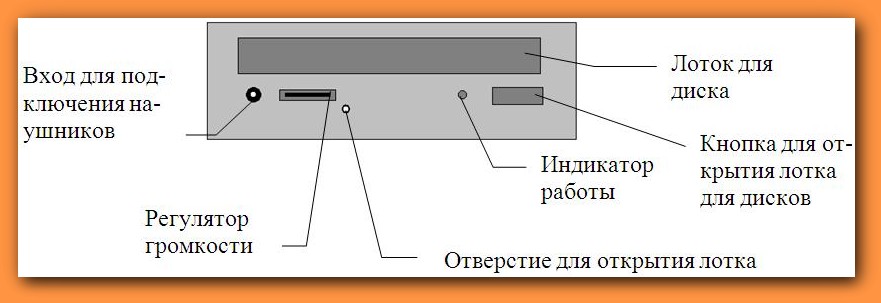

(В ноутбуках углубление может отсутствовать). Вид накопителя для опитических дисков для стационарных компьютеров показан выше, для ноутбуков ниже.
Для того чтобы открыть накопитель, нужно надавить на кнопку для открытия лотка. Кнопка работает только при включенном компьютере (ноутбуке). При этом автоматически выдвинется лоток, на который следует положить диск.
В лотке имеется два углубления, так как существуют два формата дисков. Один из них, поменьше, ныне практически не используется, хотя иногда показывается в фантастических фильмах. Диски такого формата вставляются в маленькое углубление. Диск второго типа, наиболее распространенный, кладется в большую выемку, рабочей поверхностью вниз, а нарисованным изображением - сверху. (В ноутбуках углубление может отсутствовать).

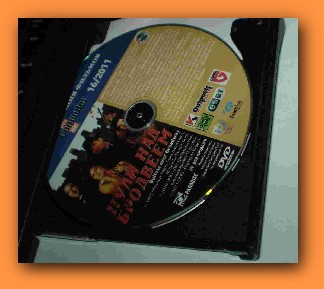

На лицевой стороне диска находится его название или другая информация. Противоположная, тыльная сторона является рабочей и ее нежелательно трогать руками. При очистке оптических дисков от пыли тряпочкой мягко проводят перпендикулярно дорожкам записи от внутреннего отверстия к внешнему краю.
Оптические диски обычно находятся в пластмассовой коробке или в бумажном пакетике. Откройте коробочку. Чтобы достать диск, подведите указательный палец к центру диска и выньте его большим и средним пальцами, после чего положите диск на лоток рабочей поверхностью вниз, соответственно, название будет наверху. После этого еще раз нажмите кнопку накопителя.
Иногда при нажатии на кнопку для открытия лотка, он не выдвигается. В этом случае возьмите скрепку, разогните ее и конец вставьте в отверстие для открытия лотка. Лоток откроется (для стационарных компьютеров).
Оптические диски можно разделить условно на два типа. Первый – это диски с записью текстовой, графической и другой информации, как правило, с программами или текстом. Второй тип - музыкальные или видео диски, используемые в лазерных проигрывателях, которые также можно использовать для проигрывания на устройстве считывания оптических дисков на компьютере. Звук при этом можно прослушивать через наушники или из колонок. Штекер наушников можно вставить в специальное отверстие на лицевой поверхности накопителя (для стационарных компьютеров). Для увеличения/уменьшения громкости наушников используется регулятор, который расположен около выхода(для стационарных компьютеров). Световой индикатор светится при считывании информации с диска. Так как считывание происходит скачками, то лампа будет мигать(для стационарных компьютеров).
Кнопки на системном блоке
.
Кроме вышеуказанных устройств, на системном блоке находятся клавиши
Reset, Turbo, Power (на старых компьютерах) и индикаторы, как показано
на рис. выше. В настоящее время имеется одна клавиша Power
,
причем она имеет несколько функций. Если нажать на нее при включенном
блоке питания, то компьютер включается. При ее нажатии электрический
ток
подается в основные компоненты внутри системного блока, производится их
тестирование и происходит загрузка программ операционной системы в
зависимости от того, какая из них установлена на компьютере.
Выключается компьютер при помощи режимов оперативной системы, о чем будет сказано при описании ра зных версий Window . Однако, когда компьютер завис, то есть не реагирует на нажатие на клавиатуре или на действия мыши, то нужно нажать на кнопку и подержать подольше (секунд 15-20) до тех пор, пока компьютер не выключится. Другие режимы при нажатии на кнопку будут рассмотрены в разделе технического обеспечения компьютера на этом сайте.
На ноутбуке имеется одна кнопка для включения компьютера, которая может быть круглой или прямоугольной и находится обычно в верхней части блока клавиатуры, как это показано на рисунке справа (в центре рисунка).

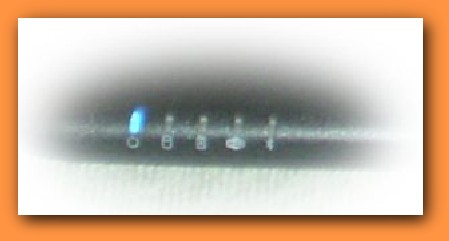

Индикаторы. Количество индикаторов зависит от вида системного блока. Они могут либо присутствовать в полном объеме, либо в усеченном варианте, либо совсем отсутствовать.
Индикатор включения электропитания зажигается при включении компьютера. Около индикатора может находиться название Power, значок или .
Индикатор
обращения к жесткому диску зажигается при выполнении операций
ввода/вывода к жесткому диску. Около него обычно присутствует значок
или .
На ноутбуках имеется индикатор состояния аккумулятора, он загорается, когда идет его подзарядка (). Также могут находиться следующие индикаторы:
Индикатор подключения к сети Wi Fi ().
Индикатор работы системы Bluetooth ().
Индикаторы могут быть и другие, кроме того, значки могут иметь другой вид, в зависимости от компании-производителя.
Внешние устройства.
Следующим компонентом является клавиатура , показанная на рис. ниже, с помощью которой вводится текстовая информация и производится управление компьютером с помощью функциональных клавиш (у ноутбука клавиатура встроена в корпус, однако, можно подключить внешнюю клавиатуру, которая имеет разъем USB ). Фактически она очень похожа на пишущую машинку, но имеет дополнительные клавиши и, кроме того, позволяет работать с разными наборами символов, например, с кириллицей (русский) и латинским (английский) набором. Более подробное описание клавиатуры приведено далее.
Рядом с клавиатурой находится устройство типа мышь, которое позволяет управлять курсором. Она стала стандартным указательным устройством, используется практически во всех компьютерах и внешне действительно похожа на мышь – небольшая, с длинным хвостиком, то есть кабелем, который подключается к системному блоку (правда, имеются так называемые беспроводные мыши, управляемые с помощью радиосигналов, в последнее время согласно протоколу Bluetooth или Wi-Fi ). Здесь и далее мы будем для удобства называть это устройство просто мышь или мышка. Внизу устройства находится шарик, который позволяет при движении мыши по коврику перемещать курсор на экране дисплея. Имеется и другая разновидность, которая активно сегодня используется – оптическая мышь, которая определяет свое перемещение при помощи света (в последнее время все чаще для этого используется луч лазера). Можно попробовать работать и без коврика, но так как сцепление между ковриком и шариком мыши выше, чем на поверхности стола, то лучше иметь коврик, тем более, что стоит он недорого. Мышь имеет две или три кнопки, однако в практической работе используются две из них: левая и правая. Во многих моделях мыши между двумя кнопками расположено колесико, позволяющее «прокручивать» выводимый на экране текст.
Ноутбук имеет оптическое устройство, которое имитирует мышь - так называемый тачпад (смотри рисунок ниже). Оно имеет прямоугольное окно, по которому водят пальцем для перемещения курсора на экране. Две кнопки ниже подобны двум кнопкам мыши.
Часто компьютеры имеют устройство вывода информации на бумагу, которое называется принтером . Основными характеристиками принтера являются его тип (игольчатый, струйный, лазерный), размер бумаги, с которой он работает (А4, А3 и т.д.), возможность вывода изображения в цвете, скорость вывода напечатанных листов и т.д. Вид принтера показан ниже.
Кроме того, дополнительно в комплект персонального компьютера могут быть включены другие внешние устройства – МФУ (сканер, копир, принтер в одном устройстве, вид его показан на рисунке ниже) сканер, плоттер, джойстик, внешний жесткий диск и др.
